N-pin 頂針
N-pin 頂針採兩段式設計，由傳統單針式頂針延伸成複數根頂針設計，主要使用於LED分檢機台與IC黏晶(Die Bonding)機台上，頂起藍膜上的 Chips。
2-pin 頂針
Pin數:2，針距:1.7 mm，針徑:0.7 mm，針錐:20度，針尖:50 um

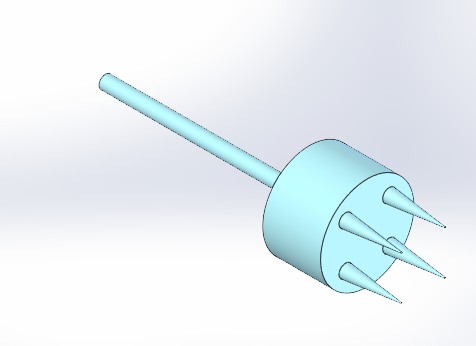

4-pin 頂針
Pin數:4，針距:3.3 mm，針徑:0.7 mm，針錐:15度，針尖:25 um
更多資訊
產品資訊
• 應用範圍：
- N-pin 頂針採兩段式設計，由傳統單針式頂針延伸成複數根頂針設計。
- N-pin 頂針經精密加工 後，具有優越的平整度以及高度一致性，可應用於晶粒點測後的分選作業與封裝製程；
- 頂針自膜環下方將晶粒頂起後搭配上方橡膠吸嘴吸取晶粒，完成移動動作。
- 依晶粒外觀尺寸與形 狀不同而有不同設計，可以符合高度客製化要求。
• 主要規格：
| 主要規格 | ||
| 參數(Parameter) | 規格(Specifications) | 備註(Remark) |
| 針徑(Diameter) | 0.7 mm (+/- 0.05 mm) | 標準尺寸(standard) |
| 針長(Length) | 12~17 mm (+/- 0.05 mm) | 可依需求調整 |
| 針尖錐度(Taping angle) | 15~20 degree (+/- 1 degree) | 可依需求調整 |
| 針尖 R (Tip radius) | 25~100 um | 可依需求調整 |
| 材質(Material) | 不銹鋼/模具鋼 | |
※量測數值依據晶晟精密標準量測機台取得，產品經客戶承認後需要進行雙方規格校正回歸。
※材質符合 SGS RoHS 指令之有害物質限值要求 。
產品規格
■ N - pin頂針規格表
| 產品規格 | |||||
| 料號 | Pin數 | 針距(mm) | 針徑(mm) | 針錐(度) | 針尖(um) |
| A-2P05007240A | 2 | 1.7 | 0.7 | 20 | 50 |
| A-2P05007187A | 2 | 1.17 | 0.7 | 20 | 50 |
| A-4P02507500A | 4 | 3.3 | 0.7 | 15 | 25 |
| A-2P02507200A | 2 | - | 0.7 | - | 25 |
| A-8P02507520A | 8 | 0.94 | 0.7 | 12 | 25 |
產品規格書下載：
• 產品規格書PDF密碼，與其他客製化特殊規格需求，請來信service@gcmicro.com.tw，或來電 03-464-2535洽詢。
